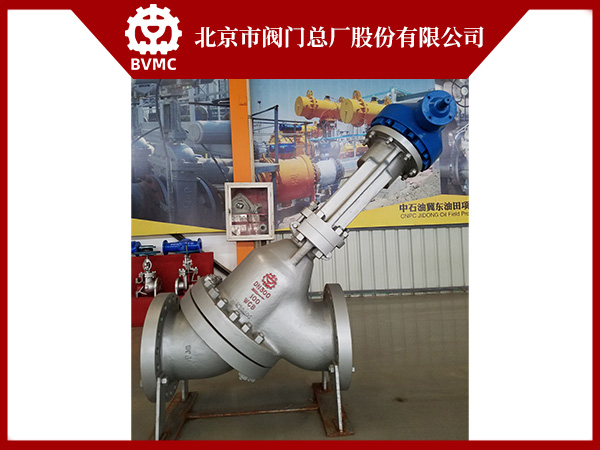

◆執行標準
| 產品規范 | 設計規范 | 結構長度 | 連接法蘭 | 試驗與檢驗 |
| GB/T12235 ASMEB16.34 | GB/T12221 | GB/T9113.1 HG/T20692 HG/T20615、ASMEB16.5 | GB/T9092 API 598 |
◆主要零件材料
| 序號 | 零件名稱 | 材質? | 序號? | 零件名稱 | 材質? |
| 1 | 左體 | WCB | 13 | 填料壓蓋 | WCB |
| 2 | 閥瓣 | 25+STL | 14 | 閥座 | 25+SH |
| 3 | 對開圓環 | 2Cr13 | 15 | 勢片 | 柔性石墨+不銹鋼 |
| 4 | 0 型圈 | 桂橡膠 | 16 | 護板? | 35CrMo |
| 5 | 閥辯蓋 | 45 | 17 | 蟪柱 | 35 |
| 6 | 閥桿 | 2Cr13 | 18 | 蠓母 | 45 |
| 7 | 防轉板 | 35 | 19 | 閥體 | WCB |
| 8 | 銷軸 | 35 | 20 | 閥蓋 | WCB |
| 9 | 填料墊 | 1Cr13 | 21 | 閥桿螺母 | 銅合金 |
| 10 | 填料 | 柔性石墨 | 22 | 軸承壓蓋 | 45 |
| 11 | 預緊螺栓 | 35 | 23 | 驅動裝置? | 一 |
| 12 | 填料壓套 | 1Cr13 | — | 一 | 一 |
◆主要外形連接尺寸
| DN(mm) | NPS(in) | 驅動方式? | L | D | D1 | D2? | B | Z-Φ | f | Do | H | 驅動裝置 |
| JS45Y | ||||||||||||
| 50 | 2 | 手動 | 230 | 150 | 120.5 | 92 | 16 | 4-18 | 2 | 250 | 307 | - |
| 80 | 3 | 310 | 190 | 152.5 | 127 | 19.5 | 4-18 | 2 | 250 | 386 | - | |
| 100 | 4 | 350 | 230 | 190.5 | 157.5 | 24 | 8-18 | 2 | 250 | 448 | - | |
| 125 | 5 | 400 | 255 | 216 | 186 | 24 | 8-22 | 2 | 320 | 519 | - | |
| 150 | 6 | 480 | 280 | 241.5 | 216 | 25.5 | 8-22 | 2 | 360 | 600 | - | |
| 200 | 8 | 齒動 | 600 | 345 | 298.5 | 270 | 29 | 8-22 | 2 | 450 | 795 | BA-1 |
| 250 | 10 | 730 | 405 | 362 | 324 | 30.5 | 12-26 | 2 | 600 | 880 | BA-1 | |
| 300 | 12 | 850 | 485 | 432 | 381 | 32 | 12-26 | 2 | 600 | 935 | BA-1 | |
| 350 | 14 | 980 | 535 | 476 | 413 | 35 | 12-30 | 2 | 600 | 1088 | BA-2 | |
| 200 | 8 | 電動 | 600 | 345 | 298.5 | 270 | 29 | 8-22 | 2 | 305 | 995 | SMC-00 |
| 250 | 10 | 730 | 405 | 362 | 324 | 30.5 | 12-26 | 2 | 305 | 1045 | SMC-00 | |
| 300 | 12 | 850 | 485 | 432 | 381 | 32 | 12-26 | 2 | 305 | 1105 | SMC-0 | |
| 350 | 14 | 980 | 535 | 476 | 413 | 35 | 12-30 | 2 | 305 | 1250 | SMC-0 | |
